序号

　　项目

　　规格

　　1

　　型号

　　SM-20K

　　设备外径L×W×H）

　　5760×1450×3000mm

　　装机总功率

　　66KW

　　运行最大功率

　　45KW

　　脱附方式

　　CO离线脱附

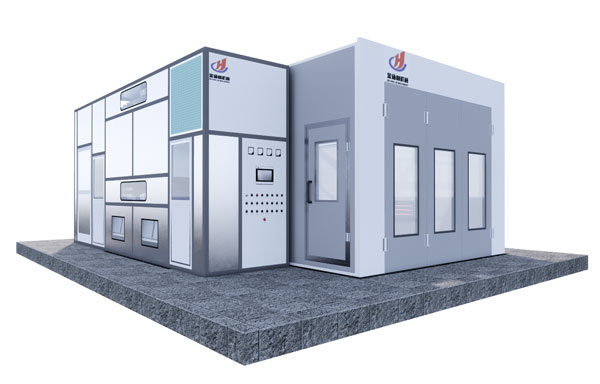

　　送风系统

　　替代原有喷漆房送风系统、配置一台送风机采用YDW节能风机，型号：YDW5.0A，流量:17530m3/h; 全压787Pa; 转速:900rpm; 功率5.5KW; 1台;

　　干式过滤系统

　　净化方式：采用G4板式过滤+F5袋式过滤方式

　　过滤风速：2m/s

　　过滤面积：3.5m²

　　G4板式过滤器尺寸：640×690mm，8只

　　F5袋式过滤器尺寸：640×690mm×4P，8只

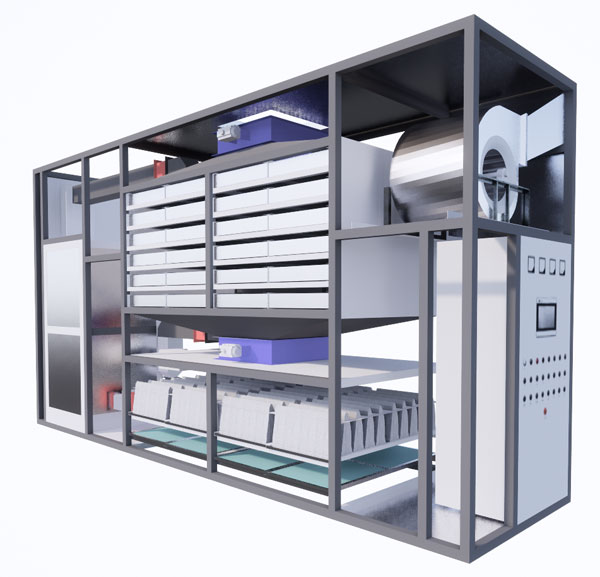

　　活性炭吸附系统

　　处理风量：20000-25000m³/h

　　箱体尺寸：2760×1450×1800mm

　　吸附速率：≤1.2m/s

　　吸附效率：≥96%

　　吸附饱和时间：约24小时

　　材质：1.2mm镀锌板+60方管焊接而成，内填充50mm岩棉保温，内封1.0mm镀锌板。

　　吸附风阀：700×700mm电动密闭风阀2只

　　活性炭填量：活性炭共计分六层填充，采用100*100*100蜂窝活性炭碘值800，共计2.2m³

　　吸附风机：采用一台外置4-72型排风机，型号：4-72-7.1C，流量:25460m3/h; 全压2650Pa; 功率18.5KW; 1台;

　　CO脱附系统

　　处理风量：2000m³/h

　　设备主机外形尺寸：960×950×2000mm

　　净化效率：≥97%

　　电加热：28支1.5KW电加热管，共计42KW

　　催化剂：采用贵金属催化剂，规格为100*100*50，72块

　　换热方式：板式换热

　　保温方式：硅酸铝棉隔热保温

　　脱附风阀：200×200脱附风阀1只、200×200补冷模拟量风阀1只、200×200排空风阀1只

　　脱附风机：采用一台9-26乃高温高压脱附风机功率2.2KW

　　电气系统

　　集成吸附系统、脱附系统、送风系统及原有喷漆房电加热系统、照明系统，整体自控采用PLC电脑自动控制，实现送排风系统的联动启停、脱附系统电加热及脱附风机的联动启停、脱附风阀及吸附风阀的相互切换、超温报警、红外线烤灯的启停、喷漆房照明的启停等，接触器、控开等电气元件采用PLC及触摸屏均采用西门子品牌。
